Krones Ergomodul Kaltleim / Nassleimetikettierer (2020)

Übersicht

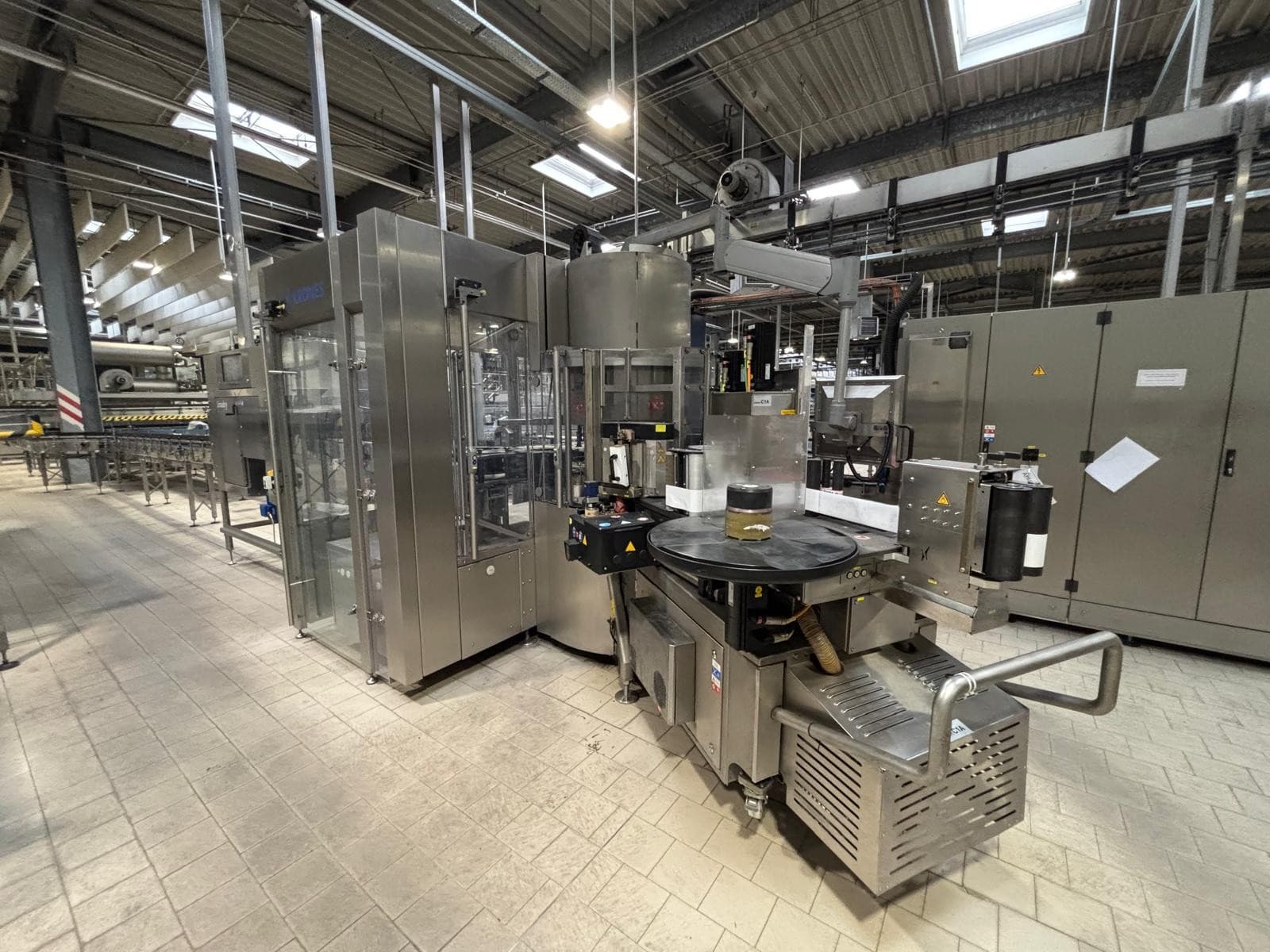

Modulare Behälteretikettiermaschine „Ergomodul“ von Krones, Baujahr 2020. Der Karusselltisch trägt 30 Drehplatten mit einem Teilkreisdurchmesser von 1.200 mm bei einem Maschinenabstand von 125,6 mm; die Behälter laufen nach der Zuführung gegen den Uhrzeigersinn in einer frontalen Anordnung mit zwei Auslaufsternrädern. Oberfläche RAL 9018 Papyrusweiß im Nassbereich.

Zwei Andockpositionen am Karussell, die beide in Betrieb sind, nehmen jede der vier austauschbaren Etikettierstationen auf, die zur Maschine gehören: zwei ERGOMATIC-CL-Kaltleimstationen und zwei AUTOCOL-TS-Selbstklebestationen. Die Stationen lassen sich werkzeuglos austauschen, sodass Kaltleim- und Selbstklebeetikettierung auf demselben Karussell ablaufen; die Höhenverstellung des Oberteils und jeder Station erfolgt motorisch mit Vorwahl des Behältertyps.

Technische Daten

• Hersteller: Krones
• Modell: Ergomodul
• Baujahr: 2020
• Teildurchmesser des Behältertisches: 1.200 mm
• Drehteller: 30
• Maschinenabstand: 125,6 mm
• Hauptantrieb: gesteuerter Servomotor; Danfoss-Servomotoren am Behältertisch
• Kaltleimstationen (2x): ERGOMATIC-CL, 8-welliges Leimpalettenkarussell, 8-teiliger Greiferzylinder d = 350 mm, Abwickellänge 40–130 mm, Leimwalze aus Stahl, integrierte Leimpumpe, Leimhöhe 5–215 mm, Gehäuse aus Edelstahl ähnlich AISI 304
• Selbstklebestationen (2x): AUTOCOL-TS 120, Bahngeschwindigkeit 120 m/min, Zuführtoleranz +/- 0,5 mm, vierachsiger Ständer (Auftragshöhe, Behälterdurchmesser, Konizität, Schräglage), Rollenhalter für zwei Rollen mit automatischer Spleißung und Rollenendeerkennung, angetriebene Trägerfolien-Aufwickelvorrichtung, Ionisationsvorrichtung, Rollen mit einem Außendurchmesser von bis zu 390 mm, Trägerfolie bis zu 150 mm
• Behälterzuführung: Zuführschnecke mit Servoantrieb, Erkennung beschädigter und umgestürzter Behälter
• Behälterausrichtung: vorbereitet für die Kameraausrichtung am Karussell (360-Grad-Überwachung, eine Kameraeinheit); elektrische Schnittstelle vorbereitet, mechanische Einstelleinheit nicht installiert
• Codierung: vorbereitet für einen Lasercodierer am Karussell, mit Laserschutz und Sicherheitsschalter, Taktimpuls und ölfreier Druckluftversorgung
• Förderbänder: Flachkettenband mit einer Breite von 83,8 mm aus Edelstahl, ähnlich AISI 304; servogesteuerte Zuführung, Abtransport über PM-Motor, zentrale Frequenzumrichtersteuerung
• Maschinenschutz: Hubtüren am Karussell (Polycarbonat), Flügeltüren am Vordertisch (gehärtetes Sicherheitsglas)
• Pneumatik: Festo, mit Komponenten von Bosch-Aventics, Norgren Herion, SMC und Bürkert
• Elektrischer Anschluss: 400/230 V, AC 3/N/PE, 50 Hz, 28 A bei Volllast, 50 A Absicherung; separater USV-Anschluss 400/230 V, 17 A
• Medien: 92,4 m³/h ölfreie Druckluft, 0,009 m³/h Prozesswasser
• Gewicht: ca. 10.600 kg insgesamt (Karussell 3.200 kg, Vordertisch 3.000 kg, 1.100 kg pro Kaltleimstation, Schaltschrank 1.000 kg)

Ausstattung

• 2x ERGOMATIC-CL-Kaltleim-Etikettierstationen, austauschbar
• 2x AUTOCOL-TS Selbstklebe-Etikettierstationen, austauschbar
• Freistehender Schaltschrank mit Krones iPanel-Bedienterminal
• Zentralschmierung (Lincoln-Progressivverteiler mit Motorpumpe)
• Ecopush-Aussortiermodul
• Handhabungssatz auf Rollwagen

Die Inspektionseinheit (Checkmat) und die Behältercodiervorrichtung, die mit diesem Etikettierer zusammenliefen, sind separate Artikel und nicht Bestandteil dieser Maschine.

Zustand

Gebraucht, noch installiert und in einer Produktionslinie in Betrieb. Eine Besichtigung vor Ort ist vor dem Kauf möglich.

Verfügbarkeit

Sofort verfügbar. Die Maschine steht in Belgien und wird demontiert und an unseren Standort in Deutschland transportiert; für Demontage, Verladung und Transport unterbreiten wir auf Anfrage gerne ein Angebot.
