Robopac Genesis Futura HS Palettenwickler (2023)

Übersicht

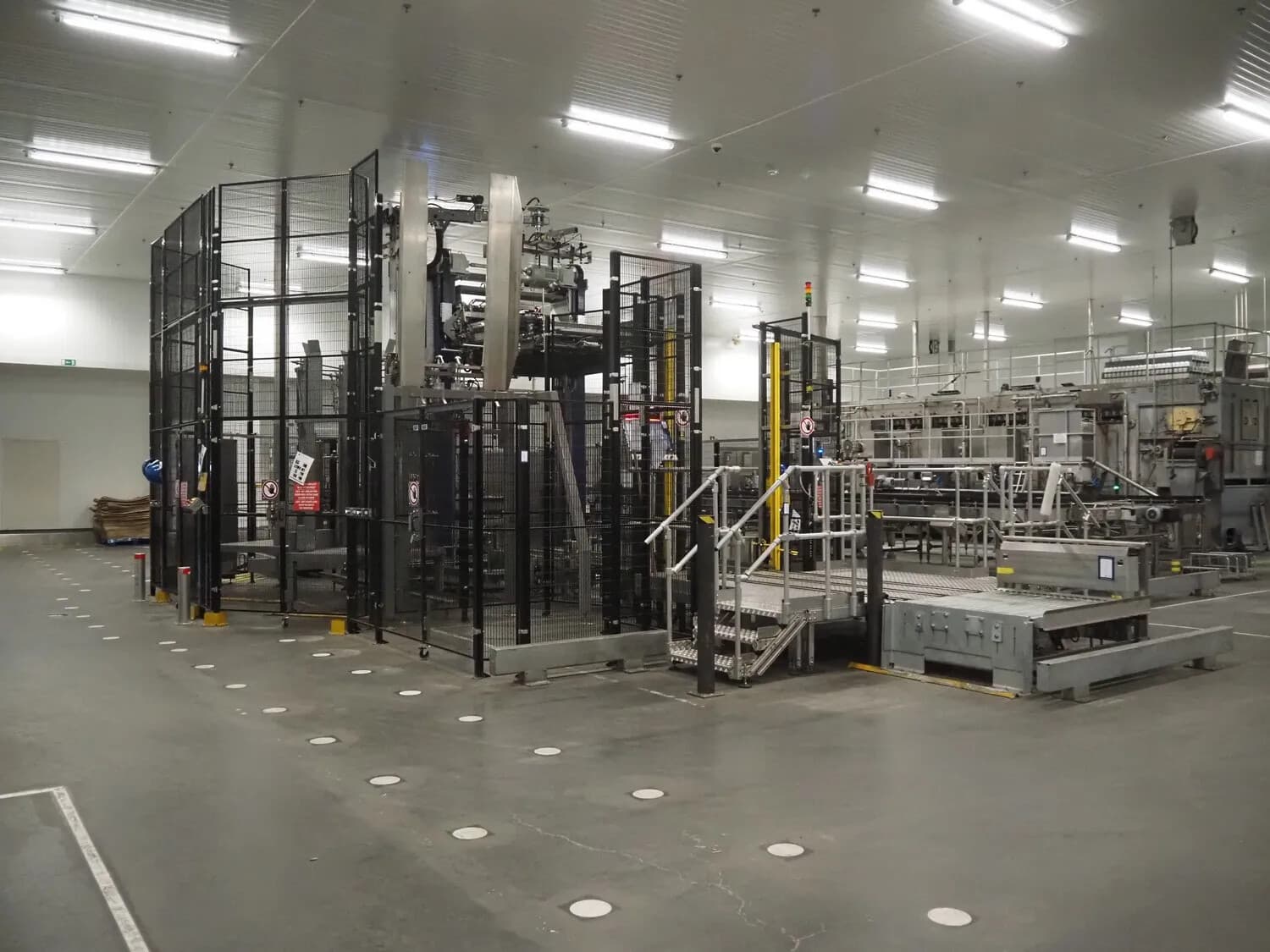

Bei dieser Robopac Genesis Futura HS handelt es sich um eine automatische Rotationsring-Stretchwickelmaschine für Palettenladungen, die im Jahr 2023 gebaut wurde. Sie wurde ausschließlich als Testgerät verwendet, hat weniger als 500 Betriebsstunden und wurde nie bei einem Kunden vor Ort installiert, sodass sie technisch gesehen neuwertig ist.

Der Drehring transportiert den Vorstreckwagen um die stationäre Palette herum, was einen hohen Durchsatz ermöglicht, ohne die Ladung zu bewegen: bis zu 92 Paletten pro Stunde bei 13 Wicklungen und 1.000 mm Ladehöhe, 77 Paletten pro Stunde bei 17 Wicklungen und 1.600 mm, 70 Paletten pro Stunde bei 19 Wicklungen und 2.000 mm. Die Maschine wird als eigenständiges Gerät mit integrierter Rollenbahn geliefert und ist für die Linienintegration über Ethernet TCP/IP vorbereitet.

Technische Daten

• Hersteller: Robopac
• Modell: Genesis Futura HS
• Baujahr: 2023
• Maschinentyp: Automatische Rotationsring-Stretchwickelmaschine (Palettenwickler)
• Betriebsstunden: weniger als 500 h
• Leistung: bis zu 92 Paletten/h (13 Wicklungen, H 1.000 mm), 77 Paletten/h (17 Wicklungen, H 1.600 mm), 70 Paletten/h (19 Wicklungen, H 2.000 mm)
• Palettengröße: 800 × 1.200 mm
• Ladungshöhe: min. 1.000 mm – max. 2.000 mm (inkl. Palette)
• Ladungsgewicht: 100 – 1.200 kg
• Förderhöhe: ca. 550 mm, Fördergeschwindigkeit 15 m/min
• Maschinenhöhe: ca. 4.862 mm; erforderliche Hallenhöhe ab 7.000 mm
• Vordehnung: SCV-B-Schlitten, elektronisch einstellbar 150 – 400 %
• Stretchfolie: LDPE / LLDPE, 17 – 23 µm, Rollenbreite 500 mm, max. Rollendurchmesser 250 mm, Kern 76 mm, max. Rollengewicht 20 kg
• Steuerung: Siemens SIMATIC S7-1200 SPS mit Siemens TP700 7"-Farb-Touchscreen
• Wickelprogramme: 15 (erweiterbar auf 64), 12 Regelstufen pro Rezept, 4 passwortgeschützte Zugriffsebenen
• Stromversorgung: 400 V / 50 Hz, TN-S, Steuerspannung 24 VDC
• Druckluft: 6 bar, trocken und ölfrei
• Dokumentations- und HMI-Sprachen: Deutsch / Englisch

Ausstattung

• Hochgeschwindigkeits-Drehring, Kraftübertragung auf den Vorstreckschlitten über Schleifkontakte, Wi-Fi-Befehlskommunikation
• Integrierte Rollenbahn mit pneumatischer Palettenhubstation (SMC PL-D)
• Automatische Folienklemm-, Schneide- und Breitband-Schweißvorrichtung
• Feste vertikale Niederhalterung (obere Andruckeinheit) zur Ladungsstabilisierung während des Wickelvorgangs
• Seilvorrichtung zum Zusammenführen der Folienbahn von unten
• Lichtschranke zur automatischen Erfassung der Palettenhöhe sowie eine Vorab-Lichtschranke mit 3.800 mm Reflektorstange für maximale Durchsatzleistung
• Umrichtergesteuerte IE3-Motoren, SEW-Getriebemotoren IP55, FESTO-Pneumatikkomponenten, SICK-Lichtschranken
• Siemens Scalance S615 VPN-/Firewall-Router und Scalance XB005 Ethernet-Switch, TCP/IP-Signalaustausch mit vor- und nachgeschalteten Maschinen
• Sicherheitssystem mit Reer Safegate SMPO 1803 Lichtvorhang, umzäuntem Schutzraum und dynamischer Absturzsicherung am Ring
• Separates Bedienfeld unabhängig vom Hauptschaltschrank sowie Fernbedienungseinheit mit Not-Aus
• R-Connect-Fernüberwachungshardware mit Zugang zum Cloud-Portal für Produktionsdaten und Teleservice
• TPM-Paket (zentrale Schmierstellen, Wartungsintervalle auf dem Display) und integrierte HMI-Fehlerbehebung
• Vollständige Dokumentation auf USB-Stick und in gedruckter Form: Betriebs- und Wartungsanleitung, Schalt- und Pneumatikpläne, Ersatzteilkatalog, Layout

Zustand

Gebraucht – neuwertig. Nur Testbetrieb, weniger als 500 Betriebsstunden, nie bei einem Kunden installiert, keine sichtbaren Produktionsabnutzungserscheinungen. Die Maschine ist noch installiert und unter Spannung und kann auf Anfrage im Betrieb besichtigt werden. Verkauf ohne Gewährleistung.

Verfügbarkeit

Sofort. Standort: Deutschland. Die Maschine wird zerlegt und verpackt übergeben (EXW).
