Robopac Helix 4 EVO Palettenwickler (2021)

Übersicht

Bei dieser Robopac Helix 4 EVO handelt es sich um eine automatische Stretchwickelmaschine mit rotierendem Arm für Palettenladungen, die im Jahr 2021 gebaut wurde. Sie weist weniger als 500 Betriebsstunden auf und ist technisch nahezu neuwertig.

Der Arm führt den Vorstreckschlitten um die stationäre Palette herum, sodass die Ladung selbst niemals gedreht wird – die ideale Konfiguration für instabile, zerbrechliche oder schwere Ladungen bei hohem Durchsatz. Der Durchsatz beträgt 82 Paletten pro Stunde bei 11 Wicklungen und 1.000 mm Ladungshöhe, 73 bei 15 Wicklungen und 1.600 mm sowie 64 bei 19 Wicklungen und 2.000 mm. Die Maschine verfügt über eine integrierte Rollenbahn und wurde als eigenständige Einheit gebaut, die mit einem Gabelstapler be- und entladen wird.

Technische Daten

• Hersteller: Robopac
• Modell: Helix 4 EVO
• Baujahr: 2021
• Maschinentyp: Automatische Rotationsarm-Stretchwickelmaschine (Palettenwickler)
• Betriebsstunden: weniger als 500 h
• Leistung: 82 Paletten/h (11 Wicklungen, H 1.000 mm), 73 Paletten/h (15 Wicklungen, H 1.600 mm), 64 Paletten/h (19 Wicklungen, H 2.000 mm)
• Umwicklungszykluszeit: ca. 36,3 s bei H 1.600 mm, 15 Wicklungen (ohne Förderband)
• Palettengrößen: 800 × 1.200 mm und 800 × 600 mm, zentriert auf dem Rollenförderer
• Ladehöhe: 1.000 – 2.000 mm inkl. Palette; mechanisches Maximum 2.550 mm inkl. Palette und Förderband
• Lastgewicht: 100 – 1.200 kg
• Fördergeschwindigkeit: 15 m/min
• Maschinenhöhe: 4.721 mm; erforderliche Hallenhöhe ab 7.000 mm
• Vordehnung: PGSA-Schlitten, elektronisch einstellbar 100 – 400 %
• Stretchfolie: LDPE / LLDPE, 17 – 23 µm, Rollenbreite 500 mm, max. Durchmesser 250 mm, Kern 76 mm, max. Rollengewicht 16 kg
• Steuerung: Siemens SIMATIC S7-1500 SPS mit Siemens TP700 7"-Farb-Touchpanel
• Wickelprogramme: 15, erweiterbar auf 64, 12 Regelstufen pro Rezept, 4 passwortgeschützte Zugriffsebenen
• Stromversorgung: 400 V / 50 Hz, TN-S, Steuerspannung 24 VDC
• Druckluft: 6 bar, trocken und ölfrei
• Dokumentation und HMI-Sprachen: Deutsch / Englisch / Italienisch

Ausstattung

• Dreharm auf einer vier Säulen-Stahlkonstruktion, getriebebestückter Drehkranz mit Zentralschmierung
• Patentierter PGSA-Vordehnungsschlitten mit Wägezelle, an den Ecken korrigierte Folienspannung, Einstellung über das Display
• Automatische Folienklemm-, Schneide- und Impulsschweißvorrichtung, Federgreifer mit 300 mm horizontalem Hub
• „Easy Lock“-Kippwalze und Seilvorrichtung zum Verengen der Folienbahn von unten
• Pantograph-Oberdruckvorrichtung zur Laststabilisierung während des Wickelvorgangs
• Lichtschranke zur automatischen Erfassung der Palettenhöhe
• Integriertes Rollenförderband, Be- und Entladen der Paletten per Gabelstapler
• SEW-Getriebemotoren der Schutzart IP55 für Armdrehung und Schlittenhub, pneumatische Komponenten von FESTO
• Verglaste Einhausung mit Sick M4000-Lichtvorhängen, 30 mm Auflösung, 1.800 mm Erfassungshöhe
• Vergrößerter, beleuchteter Schaltschrank und ein davon unabhängiges separates Bedienfeld
• TPM-Paket: zentrale Schmierstellen, Messgeräte mit rot/grünen Ringen, Wartungsintervalle auf dem Display
• Fehlerbehebung im HMI mit Fehlerortung und Abhilfe
• R-Connect-Fernzugriff mit Cloud-Portal für Produktionsdaten und Teleservice
• Dokumentation in gedruckter Form und auf USB-Stick: Handbuch, CE-Konformitätserklärung, Schaltpläne, Ersatzteilkatalog, Layout

Zustand

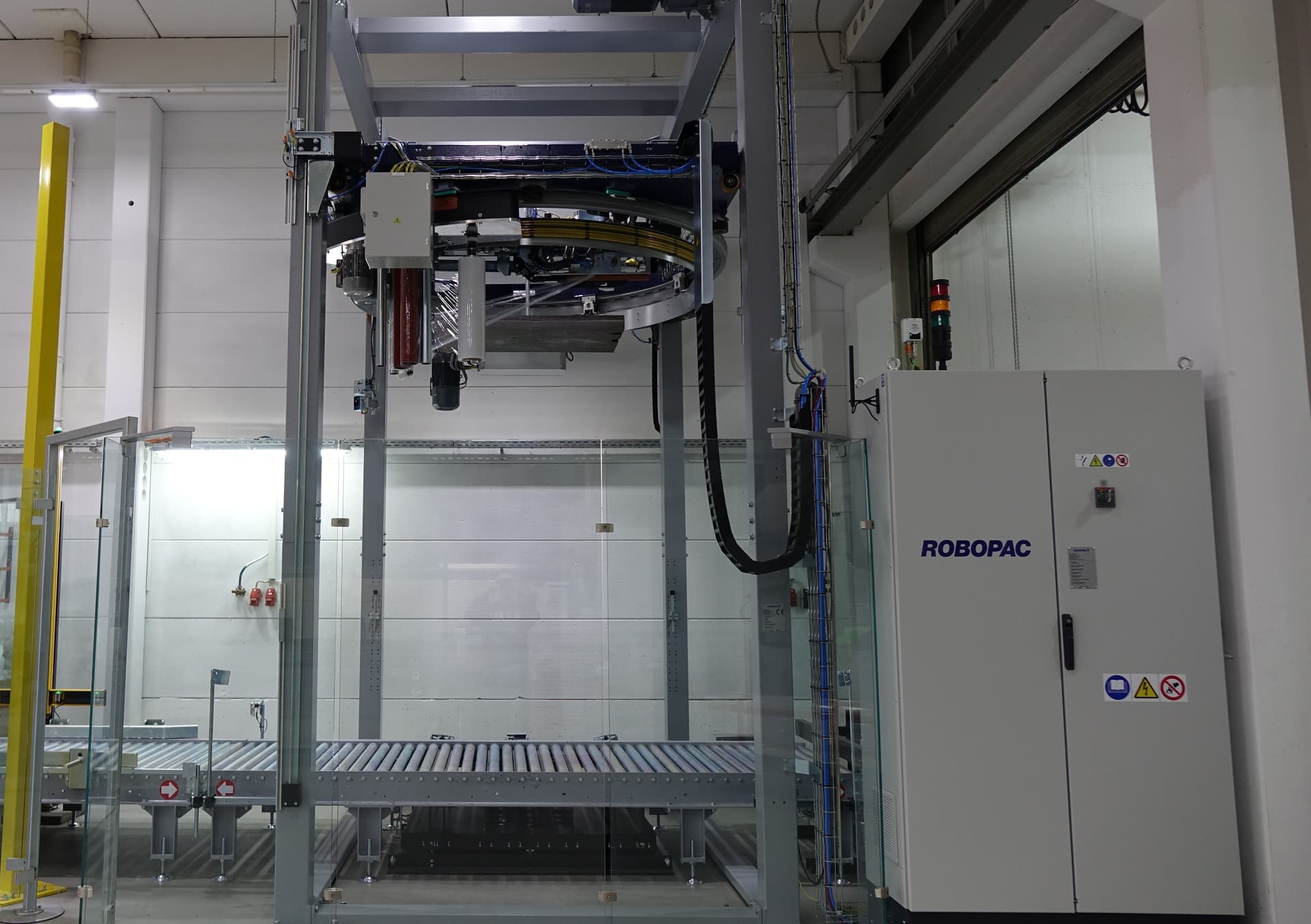

Gebraucht – neuwertig, mit weniger als 500 Betriebsstunden. Die Anlage ist nun demontiert und für den Transport fachgerecht verpackt; die Fotos zeigen den Zustand vor der Demontage. Verkauf ohne Gewährleistung.

Verfügbarkeit

Sofort. Standort: Deutschland. Übergabe zerlegt und verpackt (EXW).
